Ursachen und Lösungen für Klopfgeräusche im Thermostatventil eines Heizkörpers

Klopfgeräusche in Heizkörpern und insbesondere in den Thermostatventilen sind ein häufiges Phänomen in Heizungsanlagen. Diese Geräusche können auf verschiedene technische Ursachen zurückzuführen sein und sind nicht nur ein Komfortproblem, sondern können auch auf potenzielle Mängel im hydraulischen Abgleich oder in der Installation hinweisen. In diesem Beitrag werden die Ursachen, Berechnungen und Lösungsansätze für Klopfgeräusche im Thermostatventil im Kontext der technischen Gebäudeausrüstung (TGA) erklärt.

Grundlagen

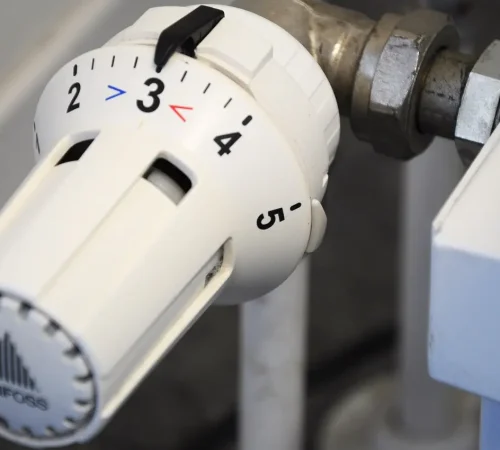

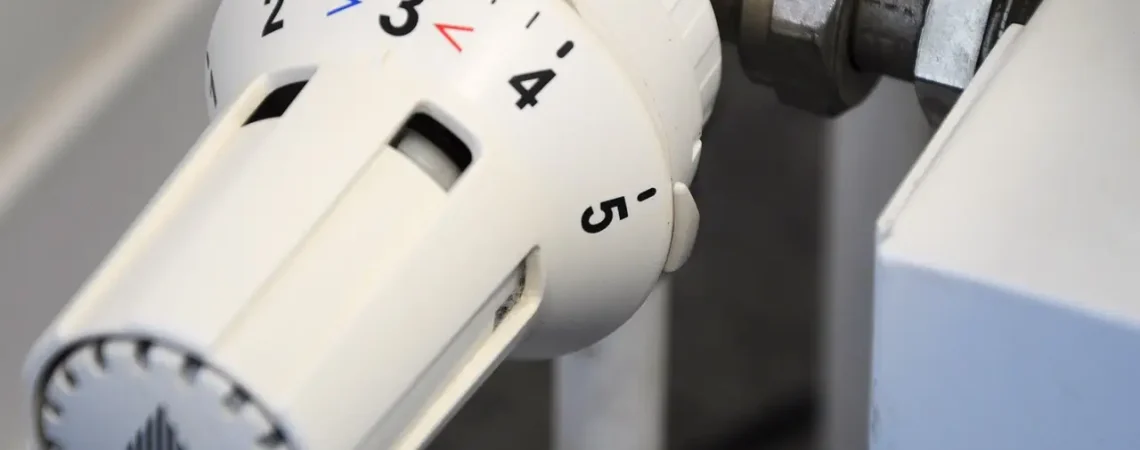

Funktionsweise eines Thermostatventils:

Das Thermostatventil regelt den Durchfluss des Heizungswassers durch den Heizkörper in Abhängigkeit von der Raumtemperatur. Es besteht aus:

Thermostatkopf: Fühlt die Raumtemperatur und regelt den Stellmechanismus.
Ventileinsatz: Öffnet oder schließt den Wasserdurchfluss.
Rücklaufverschraubung: Steuert die Rückführung des Wassers.

Typische Ursachen für Klopfgeräusche:

Ungenügender hydraulischer Abgleich:

Ungleichmäßige Druckverteilung in der Heizungsanlage führt zu Durchflussproblemen.

Hohe Fließgeschwindigkeit:

Überdimensionierte Pumpen oder falsch eingestellte Pumpenregelungen erzeugen Turbulenzen.

Fehlender Differenzdruckregler:

Ein zu hoher Druck im System kann das Ventil schnell öffnen und schließen lassen (Wasserschlag).

Unsachgemäße Montage:

Fehlerhafte Installation, wie ein falsch ausgerichtetes Ventil, kann mechanische Geräusche verursachen.

Materialausdehnung:

Temperaturschwankungen führen zu thermischer Ausdehnung der Rohre und Ventile.

Formeln

1. Berechnung des Differenzdrucks:

Ein zu hoher Differenzdruck kann zu Klopfgeräuschen führen. Der Differenzdruck $\Delta p$ wird berechnet mit:

$\Delta p = p_{\text{vorlauf}} - p_{\text{rücklauf}}$

$p_{\text{vorlauf}}$ : Druck im Vorlauf [Pa]
$p_{\text{rücklauf}}$ : Druck im Rücklauf [Pa]

2. Maximale Fließgeschwindigkeit:

Die optimale Fließgeschwindigkeit $v$ in Heizkörperleitungen sollte im Bereich von 0,3 bis 0,7 m/s liegen:

$v = \frac{Q}{A}$

$Q$ : Volumenstrom [m³/s]
$A$ : Querschnittsfläche des Rohres [m²]

3. Wärmeleistung des Heizkörpers:

Die Leistung $P$ des Heizkörpers kann nach folgender Formel berechnet werden:

$P = \dot{m} \cdot c \cdot \Delta T$

$\dot{m}$ : Massenstrom des Heizungswassers [kg/s]
$c$ : spezifische Wärmekapazität von Wasser [J/(kg·K)]
$\Delta T$ : Temperaturdifferenz zwischen Vor- und Rücklauf [K]

Anwendungsbeispiel

Ein Heizkörper in einem Bürogebäude erzeugt bei steigender Pumpenleistung deutliche Klopfgeräusche. Eine Analyse zeigt:

Differenzdruck: $5000 \, \text{Pa}$
Fließgeschwindigkeit: $0,9 \, \text{m/s}$ (zu hoch)

Lösungsschritte:

Differenzdruckregler installieren: Reduzierung des Differenzdrucks auf $3000 \, \text{Pa}$ .
Hydraulischer Abgleich: Einstellen der Ventile, um gleichmäßige Druckverhältnisse zu schaffen.
Pumpenregelung anpassen: Fließgeschwindigkeit auf $0,5 \, \text{m/s}$ reduzieren.

Geschichte des Themas innerhalb Deutschlands

Thermostatventile wurden in Deutschland erstmals in den 1960er Jahren verbreitet eingesetzt, um den Heizkomfort zu erhöhen und Energie zu sparen. Mit der Einführung des hydraulischen Abgleichs in den 1990er Jahren wurde das Problem der Klopfgeräusche zunehmend in den Fokus gerückt. Heutige Regelsysteme mit Differenzdruckreglern und hocheffizienten Pumpen haben die Geräuschproblematik erheblich reduziert, jedoch treten solche Störungen weiterhin bei älteren oder falsch eingestellten Anlagen auf.

Vor- und Nachteile

Vorteile eines optimal eingestellten Systems:

Komfort: Geräuscharmes Heizen erhöht die Wohnqualität.
Energieeinsparung: Geringere Pumpenleistung reduziert den Stromverbrauch.
Längere Lebensdauer: Weniger mechanische Belastung der Ventile und Pumpen.

Nachteile bei falscher Regelung:

Unangenehme Geräusche: Beeinträchtigung des Wohn- oder Arbeitsumfelds.
Erhöhte Betriebskosten: Ineffiziente Systeme verbrauchen mehr Energie.
Verschleiß: Schnellere Abnutzung der Komponenten.

Ergänzende und wichtige Gesetze innerhalb Deutschlands

Energieeinsparverordnung (EnEV) und Gebäudeenergiegesetz (GEG): Vorschriften zum hydraulischen Abgleich und Energieeffizienz von Heizungsanlagen.
DIN EN 215: Anforderungen an Thermostatventile, insbesondere hinsichtlich Geräuschverhalten.
VDI 2035: Vermeidung von Schäden durch Wasser und Geräusche in Heizungsanlagen.
TRGI 2018: Technische Regeln für Gasinstallationen, relevant für gasbetriebene Heizsysteme.
